USRP مدل N300 از برند ETTUS

Description

USRP مدل N300 از برند ETTUS

USRP N300 یک رادیوی نرم‌افزاری شبکه‌ای است که قابلیت اطمینان و تحمل خطا را برای استقرار در سیستم‌های بی‌سیم بزرگ و توزیع‌شده فراهم می‌کند. فرانت‌اند RF شامل فرستنده _ گیرنده RFIC مدل AD9371 از Analog Devices است که قابلیت MIMO 2X2، پهنای باند لحظه‌ای تا 100 مگاهرتز و بازه فرکانسی گسترده از 10 مگاهرتز تا 6 گیگاهرتز را ارائه می‌دهد. پردازنده باند پایه از Xilinx Zynq – 7035 SoC استفاده می‌کند که یک FPGA بزرگ و قابل برنامه‌ریزی برای پردازش بلادرنگ و کم‌تأخیر و یک پردازنده ARM دو هسته‌ای برای عملکرد مستقل فراهم می‌کند.

پشتیبانی از رابط‌های 1 GbE، 10 GbE و Aurora از طریق دو پورت SFP+ امکان انتقال داده‌های IQ با سرعت بالا به یک رایانه میزبان یا پردازنده مشترک FPGA را فراهم می‌کند. یک معماری همگام‌سازی انعطاف‌پذیر با پشتیبانی از مرجع ساعت، مرجع زمانی PPS، GPSDO و همگام‌سازی مبتنی بر اترنت با استفاده از White Rabbit امکان پیاده‌سازی سیستم‌های MIMO با تعداد کانال بالا را فراهم می‌سازد.

USRP N300 همچنین نسل جدیدی از نرم‌افزارهای USRP را معرفی می‌کند که کنترل و مدیریت چندین دستگاه را در شبکه ساده‌تر می‌کند و قابلیت‌های منحصربه‌فردی مانند به‌روزرسانی نرم‌افزار، ریبوت، بازنشانی به تنظیمات کارخانه، خودآزمایی، دیباگ رایانه میزبان / ARM و نظارت بر سلامت سیستم را به صورت مدیریت از راه دور ارائه می‌دهد.

کاربردها

آزمایشگاه‌های بی‌سیم

معماری همگام‌سازی انعطاف‌پذیر امکان پیاده‌سازی آزمایشگاه‌های MIMO بزرگ و مقیاس‌پذیر را برای مجموعه‌ای از موضوعات پیشرفته تحقیقاتی در حوزه بی‌سیم فراهم می‌کند. ویژگی‌های مدیریت از راه دور تلاش برای استقرار در اتاق‌های سرور یا بین ساختمان‌ها و سایت‌های آزمایشی را کاهش می‌دهد.

هد رادیویی از راه دور

فرانت‌اند RF به‌شدت مناسب برای نمونه‌سازی کاربردهای ایستگاه پایه سلولی / تجهیزات کاربری است. USRP N300 همچنین می‌تواند به‌عنوان سلول‌های کوچک برای سرویس‌دهی به شبکه‌های پرتراکم مانند مراکز شهری و استادیوم‌ها مورد استفاده قرار گیرد.

ویژگی‌ها

قابلیت‌های RF:

• 2 گیرنده (RX) و 2 فرستنده (TX).
• فیلترهای بانکی.
• بازه فرکانسی: 10 مگاهرتز تا 6 گیگاهرتز.
• پهنای باند تا 100 مگاهرتز برای هر کانال.

پردازش باند پایه:

• پردازنده Xilinx Zynq 7035.
  • پردازنده دو هسته‌ای ARM Cortex – A9 با فرکانس 800 مگاهرتز.
  • حافظه رم 1 گیگابایت DDR3.

نرم‌افزار:

• نسخه UHD 3.11.0.1 یا بالاتر.
• پشتیبانی از RFNoC و GNU Radio.
• سازگار با زبان‌های C / C++ و Python.

همگام‌سازی:

• مرجع ساعت (Clock ref).
• مرجع زمانی PPS.
• خروجی Trig / PPS.
• GPSDO داخلی.
• پشتیبانی از White Rabbit.

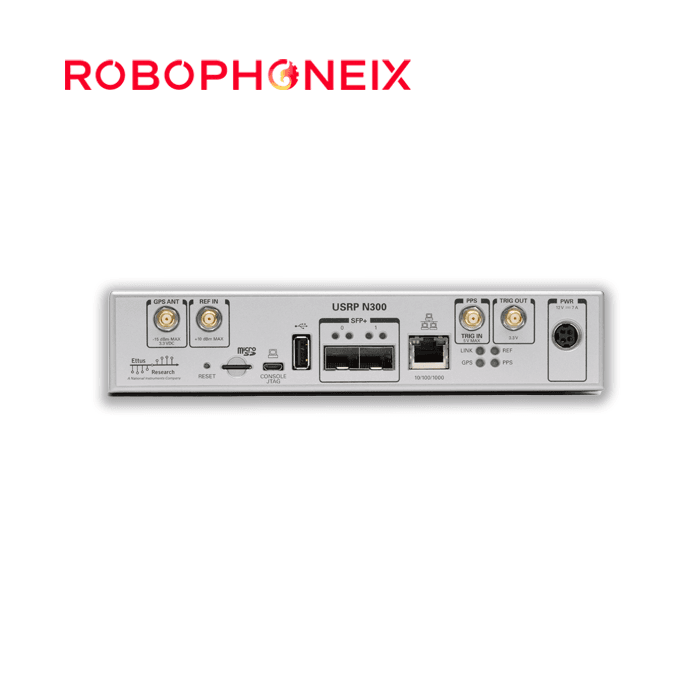

اتصالات جانبی:

• دو درگاه SFP+ (1 / 10 گیگابیت اترنت، Aurora).
• درگاه RJ45 (اترنت 1 گیگابیتی).
• یک درگاه USB نوع A.
• یک درگاه Micro – USB (کنسول سریال، JTAG).

منبع تغذیه:

• ورودی 12 ولت، 7 آمپر DC.

فرم فاکتور و وزن:

• فرم فاکتور نیم‌عرض رک (357.1 x 211.1 x 43.7 میلی‌متر).
• وزن: 2.78 کیلو گرم.

Block Diagram

USRP _ N300

N300 _ MB _ Diagram

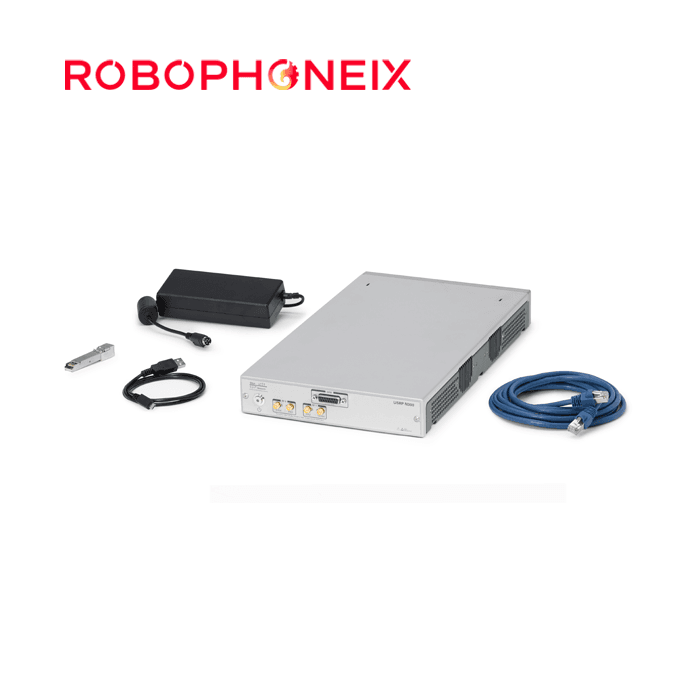

محتویات بسته:

• USRP N300
• کابل اترنت RJ45
• مبدل SFP+ به RJ45
• کابل Micro-USB
• کارت حافظه microSD دارای ایمیج نرم‌افزاری
• منبع تغذیه
